0/1-10V Dimmer Touch Glass Panel T18

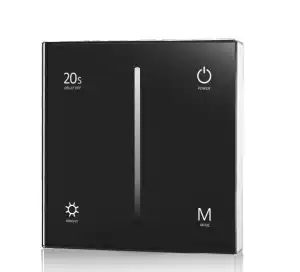

TERALUX T18 Touch Glass Panel 0/1-10V Dimmer adalah panel dimmer modern dengan glass touch panel berdesain premium, dirancang untuk mengatur brightness lampu melalui output 0-10V atau 1-10V. Panel ini menggunakan slide touch yang responsif di bagian tengah, dilengkapi tombol sentuh dengan LED indicator untuk kontrol yang presisi dan intuitif.

Perangkat ini kompatibel dengan driver 0/1-10V dimmable, serta dibekali AC relay dengan zero-crossing detection untuk performa switching yang stabil dan lebih aman untuk beban jangka panjang. T18 tersedia dalam warna kaca putih dan hitam, dan mendukung RF 2.4GHz remote control (opsional) untuk kontrol jarak dekat tanpa kabel.

Spesifikasi utama:
• Input voltage AC 100–240V
• Output signal 0/1-10V (≤50mA)
• Output current relay Max 3A
• Relay surge current 20A
• Touch + RF 2.4GHz
• RF control distance 10 m (barrier-free)
• Dimming gray level 256 levels
• Dimming range 0–100%
• Operating temperature 0°C ~ +55°C
• Case temperature max +65°C
• IP rating IP20
• High-strength ultra-sensitive glass panel
• Size 112 × 112 × 50 mm
• Warranty 5 years

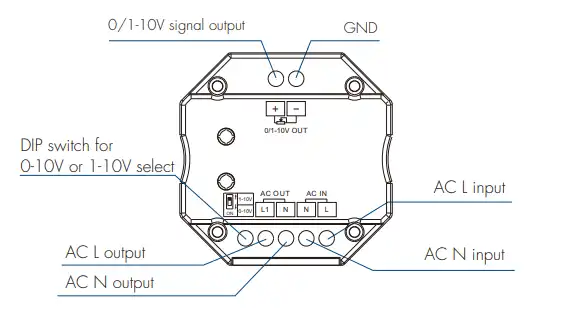

Wiring dan instalasi:
T18 mendukung dua skema pemasangan sesuai jenis driver yang digunakan:
• Mode tanpa AC OUT: panel hanya mengirim sinyal 0/1-10V ke dimmable driver tanpa memutus atau menyuplai jalur AC. Cocok untuk driver yang tidak memerlukan switching AC dari panel.
• Mode dengan AC OUT: panel menyediakan switching AC ke driver sekaligus output sinyal 0/1-10V sehingga driver dapat dikendalikan sepenuhnya dari panel.

Catatan instalasi:

1. Jumlah driver LED yang terhubung ke sinyal 0/1-10V disarankan tidak melebihi 100 unit.
2. Maksimum surge current pada jalur AC OUT adalah 20A. Jika menghubungkan beberapa LED power supply bertipe kapasitif atau induktif, total arus surge tidak boleh melampaui batas agar tidak menyebabkan kerusakan jangka panjang.

Match Remote Control (RF pairing):
T18 mendukung integrasi dengan RF dimming remote (opsional) melalui dua metode pairing:

1. Pairing menggunakan tombol On/Off:
Match: nyalakan lampu, matikan, tekan tombol On/Off panel selama 5 detik, lalu tekan tombol remote dalam 5 detik. LED berkedip 3 kali menandakan pairing berhasil.
Delete: nyalakan, matikan, tekan On/Off panel selama 10 detik. LED berkedip cepat 6 kali menandakan semua remote terhapus.

2. Pairing menggunakan Power Restart:
Match: matikan daya, hidupkan kembali dua kali berturut-turut, lalu tekan tombol remote 3 kali. LED berkedip 3 kali menandakan pairing berhasil.
Delete: matikan daya, hidupkan kembali dua kali, lalu tekan tombol remote 5 kali. LED berkedip 5 kali menandakan seluruh remote terhapus.
